DTRCSUF系列气体超声波流量计基于超声波时差法原理，内置独立的数字化温度变送器和压力变送器，同时集成了无线远传模块，是一种集流量计量、体积修正及数据远传于一体的速度式气体计量仪表，具有计量精度高、设备可靠性好、压力损失低及量程范围宽等特点，能满足城市天然气计量行业高精度计量的要求，可广泛应用于城市燃气、石油、化工、电力、冶金等行业贸易交接领域的气体流量计量。
产品特点：
特殊的反射声道设计，能够有效应对涡流及不对称流。
内置整流器，对直管段要求低，安装使用方便。
量程范围宽：量程比达160:1。
量程下限低：DN50口径低至1.6m3/h。
分界流量低：Qt可低至6%Qmax。
分界流量低：DN50口径低至0.2m3/h。
压力损失小：测试压损最大为0.40kpa。
内置独立数字化高精度温度、压力变送器，实时体积修正。
内置无线远传模块，具有自诊断和在线监测功能，信息细化水平高。
咨询电话：400-6278678
DTRCSUF系列气体超声波流量计基于超声波时差法原理，内置独立的数字化温度变送器和压力变送器，同时集成了无线远传模块，是一种集流量计量、体积修正及数据远传于一体的速度式气体计量仪表，具有计量精度高、设备可靠性好、压力损失低及量程范围宽等特点，能满足城市天然气计量行业高精度计量的要求，可广泛应用于城市燃气、石油、化工、电力、冶金等行业贸易交接领域的气体流量计量。

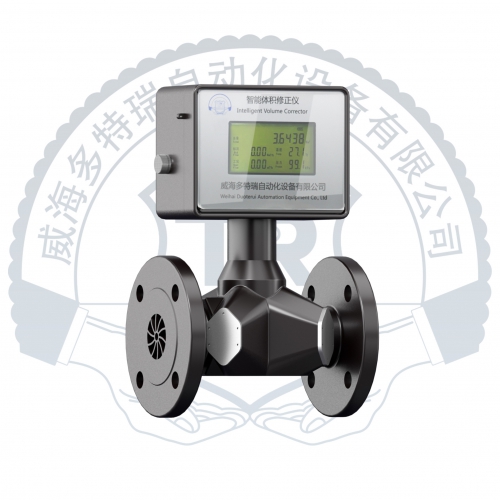

气体超声波流量计-外观结构
| 产品型号 | DTRCSUF |
|---|---|
| 测量原理 | 超声波时差法 |
| 声道数 | 两声道、四声道 |
| 准确度等级 | 1.0级,1.5级 |
| 量程比 | 160:1 |
| 使用条件 | 环境温度:-25℃~+60℃(本安环境温度:-25℃~+60℃) 介质温度:-30℃~+80℃;相对湿度:5%~95%;大气压力:70kPa~106kPa |
| 耐压等级 | 1.6MPa |
| 防爆等级 | Ex ia II CT6 Ga |
| 防护等级 | IP65 |
| 测量值 | 工况流量、工况累积量、标况流量、标况累计量、温度、压力等 |
| 测量介质 | 天然气、空气、氮气、氧气等多种气体 |
| 输出信号 | 高频标定脉冲:0~3kHz(OC输出,指示工况流量) 低频计费脉冲:0.1m³/p、1m³/p、10m³/p可设置(OC输出,指示标况流量) 模拟量:1路4~20mA(两线制,选配) |
| 通信接口 | RS485、蓝牙和无线通信(GPRS、CDMA或NB) |
| 显示方式 | 液晶显示 |
| 安装方式 | 法兰连接(GB/T20592标准),水平或垂直安装 |
| 壳体材质 | 铸铝 |
| 供电方式 | 外电源:24VDC,或3.6V锂电池供电,平均电流约500uA |
1.流量计实际可用的流量范围要通过计算来确定,首先必须明确以下工作参数:
2.介质名称,组份,状态;
3.工作状态的最大、常用、最小流量;
4.最高、常用、最低工作压力和工作温度;
5.流量计对气体流量的测量一般不受介质压力和温度的影响,可参考空气的工况流量进行仪表口径的选择,空气工况流量范围见下表:
| 公称通径 DN(mm) | 流量范围 (m³/h) | 始动流量 (m³/h) | 耐压 MPa | 计量精度 % |
|---|---|---|---|---|
| 25 | 25 | 0.4-40 | 1.6 | Qmin~Qt:≤±2% Qt~Qmax:≤±1% Qt=0.1Qmax |
| 50 | 50 | 1.6~160 | ||
| 80 | 80 | 4.0~400 | ||
| 100 | 100 | 6.5-650 | ||
| 150 | 150 | 16-1600 | ||
| 200 | 200 | 25~2500 |
注:(1)出厂默认范围度100:1,需160:1范围度,请在订货时特别说明;
(2)适用最大工作压力为0.5MPa绝对压力。
| 代 码 | 产品系列 |
|---|---|
| DTRCSUF | 气体超声波流量计 |
| 代码 | 公称通径 (单位:mm) |
| 25 | DN25 |
| 50 | DN50 |
| 80 | DN80 |
| 100 | DN100 |
| 150 | DN150 |
| 200 | DN200 |
| 代码 | 供电方式 |
| U | 24VDC |
| V | 3.6V锂电池供电 |
| 代码 | 精度等级 |
| A | 1.0级 |
| B | 1.5级 |
| 代码 | 使用环境 |
| P | 普通型 |
| Ex | 防爆型 |
| 代码 | 输出方式 |
| 1 | 脉冲输出-三线制 |
| 2 | 脉冲当量-配卡控使用 |
| 3 | 4-20mA输出-三线制 |
| 4 | 4-20mA输出-两线制 |
| 5 | RS485通讯,Modbus协议 |
| 6 | HART协议 |
| 7 | 4G |
| 8 | 其他特殊定制 |
| 代码 | 补偿方式 |
| NO | 无补偿 |
| P | 温度补偿 |
| T | 压力补偿 |
| 代码 | 壳体材质 |
| 1 | 铝合金 |
| 2 | 304 |
| X | 其他特殊定制 |
| 代码 | 计算声道 |
| 1 | 双声道 |
| 2 | 四声道 |
| 代码 | 变送器型式 |
| 1 | 一体式 |
| 2 | 分体式 |
气体超声波流量计-外形尺寸
| 公称通径 DN(mm) | L (mm) | H (mm) | D (mm) | K (mm) | n*d (mm) |
|---|---|---|---|---|---|
| 25 | 220 | 312 | 115 | 85 | 4-12 |
| 50 | 232 | 342 | 165 | 125 | 4-18 |
| 80 | 330 | 367 | 200 | 160 | 6-18 |
| 100 | 410 | 388 | 220 | 180 | 6-18 |
| 150 | 580 | 451 | 285 | 240 | 8-22 |
| 200 | 700 | 503 | 340 | 295 | 12-22 |
1、保证满管
在任何时候，管道必须完全充满介质。否则流量显示会受到影响，导致测量误差。
2、流量计安装示意图
气体超声波流量计-安装示意图
Precautions1、确认将流体正流方向与本体箭头方向相吻合；
2、建议在流量计前安装不小于5D直管段，后端安装不小于3D直管段；
3、安装时请保证中心轴线和直管段中心轴线相重合；
4、严禁流量计在线焊接法兰；
5、流量计安装时建议加遮阳遮雨防护；
6、长时间不使用时建议关闭两侧阀门防止气体倒流导致流量走动；
7、如果在管道附近有减压阀，必要时请采取适当的降噪措施，以防止减压阀产生的噪声对流量计的计量产生干扰；
8、超声波流量计长期使用后，内壁和探头会附着污垢和灰尘，程度严重时将会影响测量精度。可使用压缩空气对流量计内壁和探头进行清洁，严禁使用含有汽油或腐蚀性液体的清洁剂；
9、DTRCSUF系列超声波流量计内部无任何可移动机械部件，无须进行润滑等维护。系统具有自诊断功能且内置无线远传模块，配合配套的服务平台，所有故障均可在设备液晶屏或云端进行显示，用户可根据具体情况自行处理或通知厂家进行维修。
