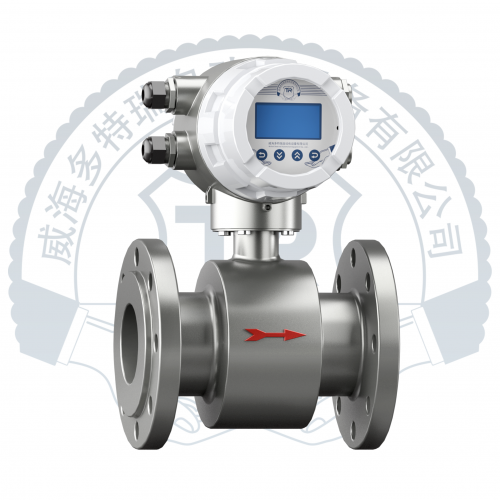

电磁流量计产品介绍电磁流量计 - 产品介绍与选型安装

DTRLEA型电磁流量计是应用电磁感应原理,根据导电流体通过外加磁场时会产生感应电动势来测量导电流体流量的一种仪器。通常用于对导电介质的测量和计量,是一种高精确度、高可靠性的速度式流量计,广泛应用于石油、化工、钢铁、食品、电力、造纸、水处理、供水、供热、环保等行业的计量测量和控制。

电磁流量计由传感器和转换器两部分组成,传感器由测量管、电极、励磁线圈、铁芯和壳体等部分组成。转换器将流量信号放大、处理、运算后,可显示瞬时流量、累积流量,输出脉冲、模拟电流等信号,用于流体流量的测量与控制。DTRLEA系列电磁流量计采用智能转换器,不仅具有测量、显示等功能,而且支持数据远传、无线遥控、报警等功能。

产品特点优势

精度高,通常测量误差小于0.5%。
下限流量低,可准确测量流速的下限值小于0.3m/s。
可双向计量,可以准确计量管道回流。
安装要求低,没有上下游直管段要求。
运行可靠、稳定、维修率低。
多种衬里材料和电极材料,适应不同介质。

产品工作原理

电磁流量计本体通过缠绕线圈,在管道内产生磁场,导电流体经过该磁场时,会产生切割磁场的感应电势差该感应电势差的强度会跟流速成正比,所以通过测量电磁流量计电磁之间的电势差即可得出流量信息。

电磁流量计工作原理示意图

Guide to type selection

选型指导

基本参数

电磁流量计-外观结构

执行标准	JB/T9248-2015《电磁流量计》
公称通径(mm)	DN6-DN3000
公称压力(MPa)	0.6MPa-42MPa
使用条件	介质温度:-70℃~+240℃环境温度:-40℃~60℃ 相对湿度:5%~95%,大气压力:86~106kPa
材质	壳体材质:碳钢/304/316L,转换器材质:铸铝,其他材质特殊定制
连接方式	法兰连接式、法兰对夹式、由壬连接式或者其他特殊定制
转换器形式	一体式,分体式
精确度	±0.5%R,±0.2%R;插入式:±2.5%R
流速范围	0.01-15m/s
介质导电率	≥5uS/cm
衬里材料	聚氯丁橡胶、聚四氟乙烯、聚氨酯橡胶、F46、PFA
电极材料	不锈钢316L、哈氏合金B、哈氏合金C、钛、钽、铂依合金、碳化钨
信号电极形式	固定式,刮刀式
供电电压	24VDC/220VAC/电池供电型
输出信号	脉冲输出;4~20mA电流、控制信号、RS485(modbus-RTU协议)、Hart协议、流体空管检测报警、励磁电流检测报警、4G等
测量参数	瞬时流量、瞬时流速、累计流量、热量表可显示温度和热量
实时记录	日记录、定时间间隔记录
防爆等级	本安型,隔爆型
防护等级	转换器:IP65,传感器:IP68
电气接口	M201.5,1/2NPT,M181.5,其他特殊定制
适用介质	水、酸、碱、海水等强腐蚀或含有杂质的导电液体

选型原则及对照表

1)被测流体必须是导电性的液体或浆液,其导电率当小于50μS/cm可使用具有等电位屏蔽的双芯双重屏蔽线或高频转换器,被测流体不应含较多的铁磁性物质或气泡,应根据被测流体的特性选择合适的压力等级、衬里材料、电极材料及仪表结构形式。

2)通径的选择

①因电磁流量计具备1:500:1高范围度,通常选择仪表口径与工艺管道相同。

②若被测介质含固体颗粒,推荐的流速范围为1-3m/s,如实际流速过大,又不便改的,可选仪表通径大于工艺管道通径,以适当减小流量计测量管段的流体流速,减轻颗粒对电极和衬里的磨损。

③若工艺管道中可能有沉积物,推荐流速为2~5m/s,如实际流速过小,又不便更改工艺管道的,可选仪表通径小于工艺管道通径,以适当增大流量计的流体流速,避免沉积物对仪表精确度的影响。

④在流速太小而又要求高精度计量的,可选小于工艺管道通径的传感器,使流速变大,保证较高精确度。

上述②③④项情况,流量计上、下游须装异径管。异径管中心锥角应不大于15°,且异径管上游至少有5倍工艺管道直径的直管段。

为帮助选型,下表列出了几个具有代表性流速对应的流量。任何流量对应流速也可快捷地利用本表算出:若已知流量值Q(m³/h),再由表中查出相应通径下1m/s流速对应流量值Q1,则:对应流速V=Q/Q1(m/s)。

流速m/s 流量m³/h 通径mm	0.1 (最小)	1	2	3	4	5	15 (最大)
流速m/s 流量m³/h 通径mm	6	0.01	0.1017	0.2034	0.3051	0.4068	0.5085	1.5255
10	0.028	0.2826	0.5652	0.8478	1.1304	1.413	4.239
15	0.064	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.113	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.177	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
32	0.2894	2.8938	5.7876	8.6814	11.5752	14.469	43.407
40	0.452	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.707	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	1.195	11.9459	23.8918	35.8377	47.7836	59.7295	179.1886
80	1.810	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	2.827	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	6.362	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	11.310	113.0973	226.1947	339.2920	452.3893	565.4867	1696.4600
250	17.671	176.7146	353.4292	530.1438	706.8583	883.5729	2650.7188
300	25.447	254.4690	508.9380	763.4070	1017.8760	1272.3450	3817.0351
350	34.636	346.3606	692.7212	1039.0818	1385.4424	1731.8030	5195.4089
400	45.239	452.3893	904.7787	1357.1680	1809.5574	2261.9467	6785.8401
450	57.256	572.5593	1145.1185	1717.6768	2290.2350	2862.7943	8588.3299
500	70.686	706.8583	1413.7167	2120.5750	2827.4334	3534.2917	10602.8752
600	101.788	1017.8760	2035.7520	3053.6281	4071.5041	5089.3801	15268.1403
700	13.8544	1385.4424	2770.8850	4156.3271	5541.7694	6927.2118	20781.6354
800	180.956	1809.5574	3619.1147	5428.6721	7238.2295	9047.7868	27143.3605
900	229.023	2290.2350	4580.4621	6870.6932	9160.9244	11451.1552	34353.4657
1000	282.743	2827.4334	5654.8668	8482.3002	11309.7336	14137.1669	42411.5008
1200	407.150	4071.5041	8143.0082	12214.5122	16286.0163	20357.5204	61072.5612
1400	554.177	5541.7694	11083.5389	16625.3083	22167.0778	27708.8472	83126.5416
1600	723.823	7238.2295	14476.4589	21714.6884	28952.9179	36191.1474	108573.4421
1800	916.088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	1130.973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033

流量计口径、流速与流量关系的曲线

衬里材料的选择

衬里材料根据被测介质的腐蚀性、磨损性及温度来选择,常用衬里材料适用性能见常用衬里材料适用性能表。

橡胶具有耐磨特点,广泛用于测量水、工业水、废水、污水、矿浆、泥浆、纤维浆等介质。
聚四氟乙烯(PTFE)衬里具有优良的耐强酸、强碱腐蚀的性能,它也具有可靠的耐高温性、高温下不变形,不降低绝缘电阻的性能;它还具有不粘性,即不和其他物质相粘接,表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝),强腐蚀性介质(如硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽冲洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用聚四氟乙烯衬里。

衬里材料	名称	符号	性能	最高工作温度	适用口径
橡胶	氯丁橡胶	CR	①耐油,耐溶剂,耐氧化,耐一般酸碱盐等介质腐蚀 ②有极好的弹性,耐磨性,但耐寒性较差	①0℃~+80℃的非强酸、强碱、强氧化性介质 ②可测污水、泥浆	DN10-DN2800
橡胶	聚氨酯	PU	①有极好的耐磨性(相当于天然橡胶的十倍); ②耐酸、碱性能较差; ③不能用于混有机溶剂的水。	①-25℃~+80℃的具有一定磨损性但腐蚀性不强的介质 ②中性强磨损的矿浆、煤浆、泥浆等	DN10-DN2800
氟塑料	聚四氟乙烯	PTFE或F4	①是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂,不耐三氟化氯,高温三氟化氮,高流速液氧,液氧,臭氧的腐蚀 ②耐磨损性较差 ③抗负压能力差	①-25℃~+120℃ ②浓酸、碱等强腐蚀性介质 ③卫生类介质	DN10-DN2800
	聚全氟乙丙烯	FEP或F46	①有疏水性和不粘性 ②耐腐蚀能力仅次于聚四氟乙烯 ③耐负压要求较高时可加金属网,提高耐负压能力 ④耐磨性能稍差	①-25℃~+180℃非强磨蚀性介质 ②卫生类介质	DN6-DN600
	特氟龙	PFA	①化学性能等同于F46； ②抗压，抗拉强度由于F46	①-70℃~+240℃非强磨蚀性介质 ②卫生类介质	DN6-D600

电极材料的选择

电极用来得到流量的电信号,会直接与所测介质接触,所以在选择电极材料时需要考虑电极材料与被测介质的适应性,即需考虑电极材料的耐腐蚀性、钝化、磨损等因素。

多种电极材料可以选择(包括不锈钢316L、哈氏合金B(HB)、哈氏合金C(HC)、钛(Ti)、钽(Ta)、铂(Pt)等),以适应不同的测量介质。
电极材料的选择应根据被测量介质的腐蚀性确定,电极材料的耐腐蚀性见电极材料的耐腐蚀性和使用范围表,更详细的资料可在防腐手册中查找。

材料	耐腐蚀性能
不锈钢316L(06Cr18Ni12Mo2Ti)	适用:1.生活用水、工业用水、原水井水、城市污水 2.弱腐蚀性酸、碱、盐溶液
不锈钢涂覆碳化钨	适用:矿浆、泥浆等无腐蚀性、强磨损性介质
哈氏合金B(HB)	适用:1.非氧化性酸,例如盐酸(浓度小于10%)等 2.碱(部分),例如氢氧化钠(浓度小于50%),一切浓度的氢氧化铵碱溶液 3.酸(部分),例如磷酸、有机酸不适用:硝酸
哈氏合金C(HC)	适用:1.混酸,例如铬酸与硫酸的混合溶液 2.氧化性盐类,例如Fe³⁺、Cu²⁺、海水不适用:盐酸
钛(Ti)	适用:1.盐(部分),例如(1)氯化物(氯化物/镁/钙/铝/铵/铁等) (2)钠盐、钾盐、铵盐、次氯酸盐、海水 2.碱(部分),例如浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液不适用:盐酸、硫酸、磷酸、氢氟酸等还原性酸
钽(Ta)	适用:1.强酸,例如盐酸(浓度小于40%)、稀硫酸和浓硫酸(不包括发烟硫酸) 2.二氧化氯、氯化铁、次氯酸、氯化钠、乙酸铅等 3.氧化性酸,例如硝酸(包括发烟硝酸)等,温度低于80℃的王水不适用:碱、氢氟酸
铂(Pt)	适用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸) 不适用:王水、铵盐

备注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故以上两表仅供参考。用户应根据实际情况自己做出选择,必要时应作模拟材料的耐腐试验,如挂片试验。

衬里保护法兰和接地法兰的选用

法兰种类	适用范围
接地法兰(接地环)	适用于非导电管道,如塑料管道。但衬里为聚四氟乙烯的传感器不需要。
进口保护法兰	当介质有强磨损性时选用,常与聚氨酯衬里配合使用,但衬里为聚四氟乙烯的传感器不适合。

External dimension of flowmeter

流量计外形尺寸

一体式流量计安装尺寸

电磁流量计-外形尺寸

公称通径DN	耐压MPa	L	D	H	K	n*d
10	1.6MPa	200	90	315	60	4*14
15		200	95	315	65	4*14
20		200	105	325	75	4*14
25		200	115	335	85	4*18
32		200	140	340	100	4*18
40		200	150	350	110	4*18
50		200	165	360	125	4*18
65		250	185	380	145	4*18
80		250	200	415	160	8*18
100		250	220	435	180	8*18
125		250	250	465	210	8*18
150		300	285	495	240	8*22
200		350	340	530	295	12*22
250	1.0MPa	450	405	610	355	12*26
300		500	460	630	410	12*26
350		500	505	700	460	16*22
400		500	565	760	515	16*26
450		550	615	810	565	20*26
500		550	670	560	620	20*26
600		600	780	960	725	20*30

注:1.DN700-DN3000无一体型,具体尺寸问分体式流量计安装尺寸
2.尺寸单位均为mm,不带衬里总长度减5mm
3.以上尺寸如跟实物尺寸发生冲突,以实物为准

分体式流量计安装尺寸

电磁流量计-外形尺寸

公称通径DN	耐压MPa	L	D	H	K	n*d
10	1.6MPa	200	90	195	60	4*14
15		200	95	200	65	4*14
20		200	105	210	75	4*14
25		200	115	220	85	4*14
32		200	140	245	100	4*18
40		200	150	255	110	4*18
50		200	165	270	125	4*18
65		250	185	290	145	4*18
80		250	200	305	160	8-18
100		250	220	325	180	8*18
125		250	250	355	210	8*18
150		300	285	390	240	8*22
200		350	340	485	295	12*22
250	1.0MPa	450	405	500	355	12*26
300		500	460	550	410	12*26
350		500	505	600	460	16*22
400		500	565	660	515	16*26
450		550	615	710	565	20*26
500		550	670	460	620	20*26
600		600	780	860	725	20*30
700		700	895	866	840	24*30
800		800	1015	966	950	24*34
900		900	1115	1076	1050	28*36
1000		1000	1230	1200	1160	28*36
1200		1200	1405	1406	1340	32*33
1400		1400	1630	1632	1560	36*36
1600		1600	1830	1832	1760	40*36
1800		1800	2045	2036	1970	44*39
2000		2000	2265	2236	2180	48*42
2200	2200	2475	2436	2390	52*42
2400	0.6MPa	2400	2685	2636	2600	56*42
2600		2600	2905	2836	2810	60*48
2800		2800	3115	3036	3020	64*48
3000		3000	3315	3236	3220	68*48

注:四氟衬里L总长在此基础上减去5mm

选型表

代码	产品系列
DTR-LEA	电磁流量计
代码	公称通径(单位:mm)
006	DN6
010	DN10
015	DN15
020	DN20
02	DN25
03	DN32
…	…
300	DN300
…	…
A10	DN1000
A30	DN3000
代码	供电方式
U	24VDC
V	电池供电
0	220VAC
代码	精度等级
A	0.5级
B	0.2级
代码	使用环境
P	普通型
Ex	防爆型
代码	介质温度
T1	-45-80℃
T2	-45-120℃
T3	-45-180℃
代码	输出方式
0	无输出
1	脉冲输出-三线制
2	4-20mA输出-三线制
3	4-20mA输出-两线制
4	RS485通讯,Modbus协议(四线制)
5	HART协议
6	4G
7	特殊定制
8	特殊定制
代码	连接方式
1	法兰连接式
2	卡箍连接式
3	由壬连接式
4	插入式
X	特殊定制
代码	本体材质
1	碳钢
2	304
3	316L
4	其他特殊定制
代码	衬里材质
C	聚四氟乙烯(F4)
D	聚氯丁橡胶
E	加网聚四氟乙烯丙(F46)
F	聚氨酯衬里
P	加网PFA
S	硅氟橡胶

选型表

代码	电极材质
1	含钼不锈钢电极(316L)
2	钛电极
3	哈氏合金B(HB)
4	哈氏合金C(HC)
5	钽电极
6	铂依合金电极
7	不锈钢涂覆碳化钨
代码	防护等级
0	IP68+IP65(即传感器IP68+转换器IP65)
1	IP67+IP65(即传感器IP67+转换器IP65)
2	IP67+IP65(即传感器IP67+转换器IP65)
代码	耐压等级
1	1.6MPa
2	2.5MPa
4	4MPa
6	6.3MPa
10	10MPa
16	16MPa
25	25MPa
A1R	ANSI 150LB
A3R	ANSI 300LB
A6R	ANSI 600LB
A9R	ANSI 900LB
A15R	ANSI 1500LB
A25R	ANSI 2500LB
XX	特殊定制
代码	变送器型式
1	一体式
2	分体式(标配10米线)
代码	防护等级
0	IP65
1	IP68+IP65(即传感器IP68+转换器IP65)
2	IP67+IP65(即传感器IP67+转换器IP65)
代码	附件
0	无
1	接地电极
2	接地环
3	进口保护法兰
4	电极刮刀结构
5	配对法兰及附件
X	其他

Installation requirements

安装要求及注意事项

1.传感器应安装在室内干燥通风处。避免安装在环境温度过高的地方,不应受强烈振动,尽量避开具有强烈磁场的设备,如大电机,变压器等。避免安装在有腐蚀性气体的场合。安装位置应便于检修,同时考虑便于观察和操作,满足维护要求。

2.为了保证传感器测量管内充满被测介质,变送器最好垂直安装,流向自下而上。尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面

3.传感器两端应装阀门和旁路。

4.电磁流量传感器的电极所测出的几毫伏交流电势,是以传感器内电位为基础的。为了使液体电位稳定并位传感器与流体保持等电位,以保证稳定的进行测量,传感器外壳与金属管两端应有良好的接地,转换器外壳也应接地。接地电阻不能大于10Ω,不能与其它电器设备的接地线共用。如果不能保证传感器外壳与金属管道良好接触,应用金属导线将它们连接起来,再可靠接地。

便于清洗管道的连接

需清洗的管道且流体不能停止的情况,必须安装旁通管,以便在设备清洁期间系统能够继续运行。

5.为了避免干扰信号，传感器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号电缆长度一般不得超过30m。

6.转换器安装地点应避免交、直流强磁场和振动，环境温度为-20-50℃，不含有腐蚀性气体，相对湿度不大于80%。

7.为了避免流速分布对测量的影响，流量调节阀应设置在传感器下游。对于小口径的传感器来说，因为从电极中心到流量计进口端的距离已相当于好几倍直径的长度，所以对上游直管可以不做规定。但对口径较大的流量计，一般上游应有10D以上的直管段，下游一般应有5D以上的直管段，实在环境艰苦，也得保证前5后3。

直管段长度要求

直管段长度要求-示意图

应用行业

应用行业图示

Guide to type selection

选型指导

基本参数

电磁流量计-外观结构

执行标准	JB/T9248-2015《电磁流量计》
公称通径(mm)	DN6-DN3000
公称压力(MPa)	0.6MPa-42MPa
使用条件	介质温度:-70℃~+240℃环境温度:-40℃~60℃ 相对湿度:5%~95%,大气压力:86~106kPa
材质	壳体材质:碳钢/304/316L,转换器材质:铸铝,其他材质特殊定制
连接方式	法兰连接式、法兰对夹式、由壬连接式或者其他特殊定制
转换器形式	一体式,分体式
精确度	±0.5%R,±0.2%R;插入式:±2.5%R
流速范围	0.01-15m/s
介质导电率	≥5uS/cm
衬里材料	聚氯丁橡胶、聚四氟乙烯、聚氨酯橡胶、F46、PFA
电极材料	不锈钢316L、哈氏合金B、哈氏合金C、钛、钽、铂依合金、碳化钨
信号电极形式	固定式,刮刀式
供电电压	24VDC/220VAC/电池供电型
输出信号	脉冲输出;4~20mA电流、控制信号、RS485(modbus-RTU协议)、Hart协议、流体空管检测报警、励磁电流检测报警、4G等
测量参数	瞬时流量、瞬时流速、累计流量、热量表可显示温度和热量
实时记录	日记录、定时间间隔记录
防爆等级	本安型,隔爆型
防护等级	转换器:IP65,传感器:IP68
电气接口	M201.5,1/2NPT,M181.5,其他特殊定制
适用介质	水、酸、碱、海水等强腐蚀或含有杂质的导电液体

选型原则及对照表

2)通径的选择

①因电磁流量计具备1:500:1高范围度,通常选择仪表口径与工艺管道相同。

④在流速太小而又要求高精度计量的,可选小于工艺管道通径的传感器,使流速变大,保证较高精确度。

上述②③④项情况,流量计上、下游须装异径管。异径管中心锥角应不大于15°,且异径管上游至少有5倍工艺管道直径的直管段。

流速m/s 流量m³/h 通径mm	0.1 (最小)	1	2	3	4	5	15 (最大)
流速m/s 流量m³/h 通径mm	6	0.01	0.1017	0.2034	0.3051	0.4068	0.5085	1.5255
10	0.028	0.2826	0.5652	0.8478	1.1304	1.413	4.239
15	0.064	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.113	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.177	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
32	0.2894	2.8938	5.7876	8.6814	11.5752	14.469	43.407
40	0.452	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.707	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	1.195	11.9459	23.8918	35.8377	47.7836	59.7295	179.1886
80	1.810	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	2.827	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	6.362	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	11.310	113.0973	226.1947	339.2920	452.3893	565.4867	1696.4600
250	17.671	176.7146	353.4292	530.1438	706.8583	883.5729	2650.7188
300	25.447	254.4690	508.9380	763.4070	1017.8760	1272.3450	3817.0351
350	34.636	346.3606	692.7212	1039.0818	1385.4424	1731.8030	5195.4089
400	45.239	452.3893	904.7787	1357.1680	1809.5574	2261.9467	6785.8401
450	57.256	572.5593	1145.1185	1717.6768	2290.2350	2862.7943	8588.3299
500	70.686	706.8583	1413.7167	2120.5750	2827.4334	3534.2917	10602.8752
600	101.788	1017.8760	2035.7520	3053.6281	4071.5041	5089.3801	15268.1403
700	13.8544	1385.4424	2770.8850	4156.3271	5541.7694	6927.2118	20781.6354
800	180.956	1809.5574	3619.1147	5428.6721	7238.2295	9047.7868	27143.3605
900	229.023	2290.2350	4580.4621	6870.6932	9160.9244	11451.1552	34353.4657
1000	282.743	2827.4334	5654.8668	8482.3002	11309.7336	14137.1669	42411.5008
1200	407.150	4071.5041	8143.0082	12214.5122	16286.0163	20357.5204	61072.5612
1400	554.177	5541.7694	11083.5389	16625.3083	22167.0778	27708.8472	83126.5416
1600	723.823	7238.2295	14476.4589	21714.6884	28952.9179	36191.1474	108573.4421
1800	916.088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	1130.973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033

流量计口径、流速与流量关系的曲线

衬里材料的选择

衬里材料根据被测介质的腐蚀性、磨损性及温度来选择,常用衬里材料适用性能见常用衬里材料适用性能表。

橡胶具有耐磨特点,广泛用于测量水、工业水、废水、污水、矿浆、泥浆、纤维浆等介质。
聚四氟乙烯(PTFE)衬里具有优良的耐强酸、强碱腐蚀的性能,它也具有可靠的耐高温性、高温下不变形,不降低绝缘电阻的性能;它还具有不粘性,即不和其他物质相粘接,表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝),强腐蚀性介质(如硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽冲洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用聚四氟乙烯衬里。

衬里材料	名称	符号	性能	最高工作温度	适用口径
橡胶	氯丁橡胶	CR	①耐油,耐溶剂,耐氧化,耐一般酸碱盐等介质腐蚀 ②有极好的弹性,耐磨性,但耐寒性较差	①0℃~+80℃的非强酸、强碱、强氧化性介质 ②可测污水、泥浆	DN10-DN2800
橡胶	聚氨酯	PU	①有极好的耐磨性(相当于天然橡胶的十倍); ②耐酸、碱性能较差; ③不能用于混有机溶剂的水。	①-25℃~+80℃的具有一定磨损性但腐蚀性不强的介质 ②中性强磨损的矿浆、煤浆、泥浆等	DN10-DN2800
氟塑料	聚四氟乙烯	PTFE或F4	①是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂,不耐三氟化氯,高温三氟化氮,高流速液氧,液氧,臭氧的腐蚀 ②耐磨损性较差 ③抗负压能力差	①-25℃~+120℃ ②浓酸、碱等强腐蚀性介质 ③卫生类介质	DN10-DN2800
	聚全氟乙丙烯	FEP或F46	①有疏水性和不粘性 ②耐腐蚀能力仅次于聚四氟乙烯 ③耐负压要求较高时可加金属网,提高耐负压能力 ④耐磨性能稍差	①-25℃~+180℃非强磨蚀性介质 ②卫生类介质	DN6-DN600
	特氟龙	PFA	①化学性能等同于F46； ②抗压，抗拉强度由于F46	①-70℃~+240℃非强磨蚀性介质 ②卫生类介质	DN6-D600

电极材料的选择

多种电极材料可以选择(包括不锈钢316L、哈氏合金B(HB)、哈氏合金C(HC)、钛(Ti)、钽(Ta)、铂(Pt)等),以适应不同的测量介质。
电极材料的选择应根据被测量介质的腐蚀性确定,电极材料的耐腐蚀性见电极材料的耐腐蚀性和使用范围表,更详细的资料可在防腐手册中查找。

材料	耐腐蚀性能
不锈钢316L(06Cr18Ni12Mo2Ti)	适用:1.生活用水、工业用水、原水井水、城市污水 2.弱腐蚀性酸、碱、盐溶液
不锈钢涂覆碳化钨	适用:矿浆、泥浆等无腐蚀性、强磨损性介质
哈氏合金B(HB)	适用:1.非氧化性酸,例如盐酸(浓度小于10%)等 2.碱(部分),例如氢氧化钠(浓度小于50%),一切浓度的氢氧化铵碱溶液 3.酸(部分),例如磷酸、有机酸不适用:硝酸
哈氏合金C(HC)	适用:1.混酸,例如铬酸与硫酸的混合溶液 2.氧化性盐类,例如Fe³⁺、Cu²⁺、海水不适用:盐酸
钛(Ti)	适用:1.盐(部分),例如(1)氯化物(氯化物/镁/钙/铝/铵/铁等) (2)钠盐、钾盐、铵盐、次氯酸盐、海水 2.碱(部分),例如浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液不适用:盐酸、硫酸、磷酸、氢氟酸等还原性酸
钽(Ta)	适用:1.强酸,例如盐酸(浓度小于40%)、稀硫酸和浓硫酸(不包括发烟硫酸) 2.二氧化氯、氯化铁、次氯酸、氯化钠、乙酸铅等 3.氧化性酸,例如硝酸(包括发烟硝酸)等,温度低于80℃的王水不适用:碱、氢氟酸
铂(Pt)	适用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸) 不适用:王水、铵盐

衬里保护法兰和接地法兰的选用

法兰种类	适用范围
接地法兰(接地环)	适用于非导电管道,如塑料管道。但衬里为聚四氟乙烯的传感器不需要。
进口保护法兰	当介质有强磨损性时选用,常与聚氨酯衬里配合使用,但衬里为聚四氟乙烯的传感器不适合。

External dimension of flowmeter

流量计外形尺寸

一体式流量计安装尺寸

电磁流量计-外形尺寸

公称通径DN	耐压MPa	L	D	H	K	n*d
10	1.6MPa	200	90	315	60	4*14
15		200	95	315	65	4*14
20		200	105	325	75	4*14
25		200	115	335	85	4*18
32		200	140	340	100	4*18
40		200	150	350	110	4*18
50		200	165	360	125	4*18
65		250	185	380	145	4*18
80		250	200	415	160	8*18
100		250	220	435	180	8*18
125		250	250	465	210	8*18
150		300	285	495	240	8*22
200		350	340	530	295	12*22
250	1.0MPa	450	405	610	355	12*26
300		500	460	630	410	12*26
350		500	505	700	460	16*22
400		500	565	760	515	16*26
450		550	615	810	565	20*26
500		550	670	560	620	20*26
600		600	780	960	725	20*30

注:1.DN700-DN3000无一体型,具体尺寸问分体式流量计安装尺寸
2.尺寸单位均为mm,不带衬里总长度减5mm
3.以上尺寸如跟实物尺寸发生冲突,以实物为准

分体式流量计安装尺寸

电磁流量计-外形尺寸

公称通径DN	耐压MPa	L	D	H	K	n*d
10	1.6MPa	200	90	195	60	4*14
15		200	95	200	65	4*14
20		200	105	210	75	4*14
25		200	115	220	85	4*14
32		200	140	245	100	4*18
40		200	150	255	110	4*18
50		200	165	270	125	4*18
65		250	185	290	145	4*18
80		250	200	305	160	8-18
100		250	220	325	180	8*18
125		250	250	355	210	8*18
150		300	285	390	240	8*22
200		350	340	485	295	12*22
250	1.0MPa	450	405	500	355	12*26
300		500	460	550	410	12*26
350		500	505	600	460	16*22
400		500	565	660	515	16*26
450		550	615	710	565	20*26
500		550	670	460	620	20*26
600		600	780	860	725	20*30
700		700	895	866	840	24*30
800		800	1015	966	950	24*34
900		900	1115	1076	1050	28*36
1000		1000	1230	1200	1160	28*36
1200		1200	1405	1406	1340	32*33
1400		1400	1630	1632	1560	36*36
1600		1600	1830	1832	1760	40*36
1800		1800	2045	2036	1970	44*39
2000		2000	2265	2236	2180	48*42
2200	2200	2475	2436	2390	52*42
2400	0.6MPa	2400	2685	2636	2600	56*42
2600		2600	2905	2836	2810	60*48
2800		2800	3115	3036	3020	64*48
3000		3000	3315	3236	3220	68*48

注:四氟衬里L总长在此基础上减去5mm

选型表

代码	产品系列
DTR-LEA	电磁流量计
代码	公称通径(单位:mm)
006	DN6
010	DN10
015	DN15
020	DN20
02	DN25
03	DN32
…	…
300	DN300
…	…
A10	DN1000
A30	DN3000
代码	供电方式
U	24VDC
V	电池供电
0	220VAC
代码	精度等级
A	0.5级
B	0.2级
代码	使用环境
P	普通型
Ex	防爆型
代码	介质温度
T1	-45-80℃
T2	-45-120℃
T3	-45-180℃
代码	输出方式
0	无输出
1	脉冲输出-三线制
2	4-20mA输出-三线制
3	4-20mA输出-两线制
4	RS485通讯,Modbus协议(四线制)
5	HART协议
6	4G
7	特殊定制
8	特殊定制
代码	连接方式
1	法兰连接式
2	卡箍连接式
3	由壬连接式
4	插入式
X	特殊定制
代码	本体材质
1	碳钢
2	304
3	316L
4	其他特殊定制
代码	衬里材质
C	聚四氟乙烯(F4)
D	聚氯丁橡胶
E	加网聚四氟乙烯丙(F46)
F	聚氨酯衬里
P	加网PFA
S	硅氟橡胶

选型表

代码	电极材质
1	含钼不锈钢电极(316L)
2	钛电极
3	哈氏合金B(HB)
4	哈氏合金C(HC)
5	钽电极
6	铂依合金电极
7	不锈钢涂覆碳化钨
代码	防护等级
0	IP68+IP65(即传感器IP68+转换器IP65)
1	IP67+IP65(即传感器IP67+转换器IP65)
2	IP67+IP65(即传感器IP67+转换器IP65)
代码	耐压等级
1	1.6MPa
2	2.5MPa
4	4MPa
6	6.3MPa
10	10MPa
16	16MPa
25	25MPa
A1R	ANSI 150LB
A3R	ANSI 300LB
A6R	ANSI 600LB
A9R	ANSI 900LB
A15R	ANSI 1500LB
A25R	ANSI 2500LB
XX	特殊定制
代码	变送器型式
1	一体式
2	分体式(标配10米线)
代码	防护等级
0	IP65
1	IP68+IP65(即传感器IP68+转换器IP65)
2	IP67+IP65(即传感器IP67+转换器IP65)
代码	附件
0	无
1	接地电极
2	接地环
3	进口保护法兰
4	电极刮刀结构
5	配对法兰及附件
X	其他

Installation requirements

安装要求及注意事项

3.传感器两端应装阀门和旁路。

便于清洗管道的连接

需清洗的管道且流体不能停止的情况,必须安装旁通管,以便在设备清洁期间系统能够继续运行。

6.转换器安装地点应避免交、直流强磁场和振动，环境温度为-20-50℃，不含有腐蚀性气体，相对湿度不大于80%。

直管段长度要求

直管段长度要求-示意图

应用行业

应用行业图示

产品中心

电磁流量计

应用领域

产品特点优势

产品工作原理

Guide to type selection

选型指导

基本参数

选型原则及对照表

流量计口径、流速与流量关系的曲线

衬里材料的选择

电极材料的选择

衬里保护法兰和接地法兰的选用

External dimension of flowmeter

流量计外形尺寸

一体式流量计安装尺寸

分体式流量计安装尺寸

选型表

选型表

Installation requirements

安装要求及注意事项

推荐安装位置

便于清洗管道的连接

直管段长度要求

应用行业

Guide to type selection

选型指导

基本参数

选型原则及对照表

流量计口径、流速与流量关系的曲线

衬里材料的选择

电极材料的选择

衬里保护法兰和接地法兰的选用

External dimension of flowmeter

流量计外形尺寸

一体式流量计安装尺寸

分体式流量计安装尺寸

选型表

选型表

Installation requirements

安装要求及注意事项

推荐安装位置

便于清洗管道的连接

直管段长度要求

应用行业
