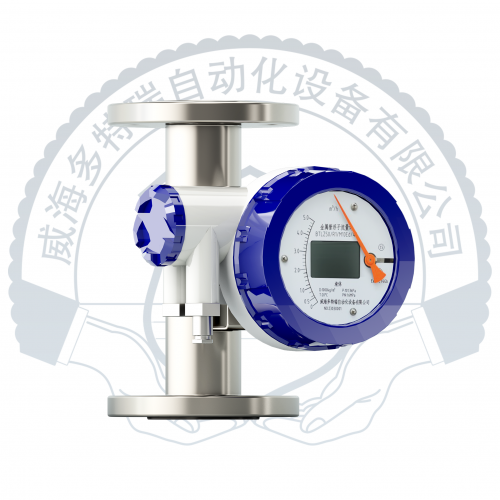

DTRLZD型金属管浮子流量计又称为金属转子流量计,是变面积式流量计的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。金属转子流量计适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高；较宽的流量比。广泛适用于各种液体介质，包括水、油、化工液体等。
产品特点：
测量下限低，可测微小流量。
结构简单，直观、压力损失小、维护和清洁相对方便。
可衬里，容易制成防腐性。
可根据不同的流量范围、介质特性和工作条件定制不同型号和规格的金属管浮子流量计。
金属管浮子流量计结构简单，稳定性较好，长期使用不易出现漂移或偏差。
咨询电话：400-6278678
DTRLZD型金属管浮子流量计又称为金属转子流量计,是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力是由液体动力承受的，浮子可以在锥管内自由地上升和下降。金属转子流量计适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高；较宽的流量比。广泛适用于各种液体介质，包括水、油、化工液体等。
▸测量下限低，可测微小流量。
▸结构简单，直观、压力损失小、维护和清洁相对方便。
▸可衬里，容易制成防腐性。
▸可根据不同的流量范围、介质特性和工作条件定制不同型号和规格的金属管浮子流量计。
▸金属管浮子流量计结构简单，稳定性较好，长期使用不易出现漂移或偏差。
浮子流量计内部是一个从下到上逐渐变大的变径管，当留流体经过时，会推动浮子上浮，达到流体推动力和浮子重力平衡后浮子悬浮在流量计内部，根据流量计悬浮的位置，即可得知当前流量的值。
金属管浮子流量计-外观结构
| 执行标准 | JB/T6844-2015《金属管浮子流量计》 |
|---|---|
| 公称通径(mm) | DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150 |
| 结构形式 | 螺纹连接式、法兰连接式、卡箍连接式 |
| 耐压等级(MPa) | DN15~DN50: ≤25MPa, DN80~DN150:≤16MPa |
| 使用条件 | 介质温度: 标准型-80℃~+220℃；高温型300℃；内衬FEP型 ≤85℃ 环境温度: -40℃~85℃，相对湿度: 5%~90%，大气压力: 86~106kPa |
| 材质 | 本体及传感器材质: 304、316L、HC、Ti、304内衬聚四氟乙烯等，其他材质特殊定制 |
| 精确度 | ±1.0%R, ±1.5%R, ±2.5%R |
| 量程比 | 10:1 (可扩展20:1) |
| 供电电源 | 24VDC±20% ,220VAC(85~265VAC),锂电池供型 |
| 输出信号 | 脉冲输出，二线制4~20mA，HART协议，三线制0~10mA，RS485通讯，报警信号，开关量信号，4G等 |
| 防爆等级 | 隔爆型 |
| 防护等级 | IP65/IP67 |
| 电气接口 | M16×1.5/M20*1.5/1/2"NPT等 |
| 适用介质 | 气体、液体 |
| 口径 DN | 水 (20℃) L/h | 空气 0.1013MPa 20℃ Nm³/h | 标准型 最大压力损失 KPa | ||
|---|---|---|---|---|---|
| 1□ | 2□ | 1□ | 水 | 空气 | |
| 15 | 16 | - | 0.5 | 2.0 | 7.0 |
| 25 | 16 | 0.7 | 2.3 | 7.2 | |
| 40 | 25 | 1.1 | 2.5 | 7.3 | |
| 63 | 40 | 1.8 | 2.5 | 7.5 | |
| 100 | 63 | 2.8 | 2.5 | 7.8 | |
| 160 | 100 | 4.8 | 2.6 | 8.0 | |
| 250 | 160 | 7.0 | 2.7 | 10.0 | |
| 400 | 250 | 10.0 | 2.9 | 10.8 | |
| 600 | 400 | 16.0 | 3.4 | 14 | |
| 20 | 1000 | 400 | 16 | 5.5 | 7.0 |
| 600 | 600 | 30 | 4.0 | 8.0 | |
| 1000 | 1000 | 35 | 4.1 | 8.0 | |
| 1600 | 1600 | 55 | 4.4 | 12.0 | |
| 2500 | 2500 | 70 | 5.2 | 19.0 | |
| 4000 | 4000 | 110 | 7.0 | 25.0 | |
| 6000 | 4000 | 180 | 12.5 | 33.0 | |
* 备注：其他口径流量范围另议
| 代 码 | 产品系列 |
|---|---|
| DTRLZD | 金属管浮子量计 |
| 代码 | 公称通径（单位：mm） |
| 15 | DN15 |
| 20 | DN20 |
| 25 | DN25 |
| 32 | DN32 |
| 40 | DN40 |
| 50 | DN50 |
| 65 | DN65 |
| 80 | DN80 |
| 100 | DN100 |
| 125 | DN125 |
| 150 | DN150 |
| 代码 | 供电方式 |
| U | 24VDC |
| V | 3.6V电池供电 |
| O | 220VAC |
| 代码 | 使用环境 |
| P | 普通型 |
| EX | 防爆型 |
| 代码 | 介质 |
| 2 | 液体 |
| 3 | 气体 |
| 代码 | 输出方式 |
| 0 | 无输出 |
| 1 | 上限报警或一路脉冲输出 |
| 2 | 下限报警或一路脉冲输出 |
| 3 | 上、下限报警或双路脉冲输出 |
| 4 | 0-20mA输出-三线制 |
| 5 | 4-20mA输出-两线制 |
| 6 | RS485通讯，Modbus协议（四线制） |
| 7 | HART协议 |
| 8 | 4G |
| 9 | 其他特殊定制 |
| 代 码 | 连接方式 |
|---|---|
| FL | 法兰连接式 |
| LW | 卡箍连接式 |
| X | 其他特殊定制 |
| 代码 | 耐压等级 |
| 1 | 1.6MPa |
| 2 | 2.5MPa |
| 4 | 4.0MPa |
| 6 | 6.3MPa |
| A1R | ANSI 150LB |
| A3R | ANSI 300LB |
| X | 其他特殊定制 |
| 代码 | 接液材质 |
| B1 | 304 |
| B2 | 316L |
| B3 | 304内衬聚四氟乙烯 |
| B4 | HC |
| X | 其他材质-特殊定制 |
| 代码 | 指示器型式或代码组合 |
| M0 | 就地指示器，机械指针指示瞬时流量、 |
| M1 | 方壳,机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M2 | 圆壳(白色),机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M3 | 方形壳体(M9),机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M4 | 圆壳(M40),机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M5 | 大不锈钢壳体,机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M6 | 小圆形不锈钢壳,机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M7 | 冲压小不锈钢壳,机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M8 | 冲压大不锈钢壳,机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M9 | 圆形壳体(蓝色),机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M10 | 冲压不锈钢壳(直径146mm),机械指针指示瞬时流量 |
| M11 | 圆形壳体(M30),机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
| M12 | 圆形壳体(双接线孔),机械指针指示瞬时流量,也可液晶显示瞬时/累积流量 |
金属管浮子流量计—M2圆壳外型尺寸 (单位:mm)
备注:其他型式尺寸图详见产品说明书
位置选择:应安装在无振动的管道上,且应避免安装在弯曲、突然的收缩或扩张等位置,以减少对测量准确性的影响。
垂直安装的流量计流体方向:流体应自下而上流过流量计,以确保测量的准确性。
垂直安装:金属管浮子流量计必须垂直安装,垂直度应优于5°,以保证浮子能够自由升降并准确指示流量。
水平安装:金属管浮子流量计具有水平安装的结构形式,但水平安装时的水平夹角也应优于5°。
管道长度:流量计入口处最少应有5倍管径以上长度的直管段,出口应有250mm直管段,以保证流体在进入和离开流量计时具有稳定的流态。
旁路管道:为方便检修和更换流量计、清洗测量管道,应加装旁路管道和旁路阀。
过滤器:若介质中含有固体杂质,应在阀门和直管段之间加装过滤器;若介质中含有铁磁性物质,应安装磁过滤器。
阀门:在流量计上游应安装阀门,以便于控制流量和检修;在下游适当位置(如5~10倍仪表口径处)安装流量调节阀,以调节流量。
磁场干扰:由于金属管浮子流量计安装了一个磁远传系统,应确保周围其他设备产生的磁场不影响测量结果。对于多台仪表密集安装或碳钢工艺管道经过仪表附近时,要与仪表保持100mm以上的距离,避免磁场干扰。
阳光直射:带有液晶显示的仪表要尽量避免阳光直射显示器,以免降低液晶的使用寿命。同时,带有锂电池供电的仪表也应避免阳光直射和高温环境(≥65℃),以延长电池寿命。
安装前准备:在安装前,应对工艺管道进行吹扫和清洗,以去除管道内的焊渣、杂质等,防止堵塞流量计。
紧固与支撑:安装时应确保法兰螺母均匀拧紧且不过紧,以防止PTFE衬里变形。同时,管道支撑应适当,以避免管道振动和减小流量计的轴向负荷。
使用与维护:在使用过程中,应定期检查和维护流量计,包括清洗浮子和管道、检查阀门和连接件等是否正常。若发现故障或测量不准确,应及时处理。
总之,金属管浮子流量计的安装需要综合考虑多个因素,包括安装位置、安装角度、管道要求、附件与配件的安装、避免干扰与防护等。只有严格按照安装要求进行安装和维护,才能确保流量计的测量精度和使用寿命。
