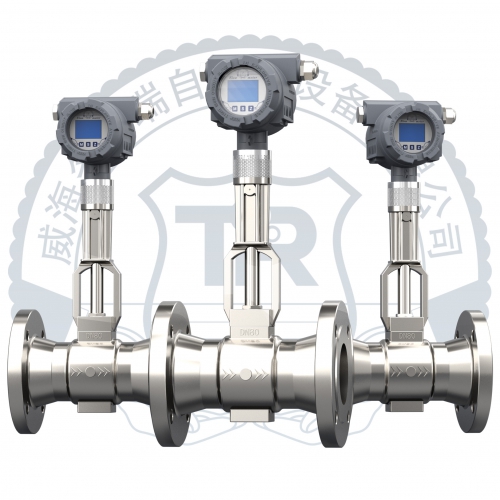

DTRLUBG型涡街流量计产品介绍

DTRLUBG型涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等)、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

产品特点优势

当介质流经发生体时,会产生交替的旋涡信号,该现象被称为卡门旋涡现象。产生的旋涡数量和流量成正比,因此通过检测旋涡产生的速率,可以测量管道中流量的大小。


VRd系列涡街外形尺寸

公称通径 DN	压力等级 (MPa)	长度L (mm)	法兰外径 (mm)	高度H (mm)	中心距K (mm)	螺栓孔数n	螺栓孔径d2 (mm)
DN15	1.6	180	95	395	65	4	14
DN20		180	105	400	75	4	14
DN25		180	115	405	85	4	14
DN32		200	140	420	100	4	18
DN40		200	150	430	110	4	18
DN50		200	165	440	125	4	18
DN65		200	185	460	145	8	18
DN80		200	200	475	160	8	18
DN100		250	220	495	180	8	18
DN125		250	250	520	210	8	18
DN150		250	285	550	240	8	22
DN200		350	340	605	295	12	22
DN250		450	405	665	355	12	26
DN300		500	460	715	410	16	26
DN350		500	520	775	470	16	26
DN400		600	580	835	525	16	30
DN500		600	715	940	650	20	34
DN600		600	840	1045	770	20	36

备注:以上尺寸如与实物尺寸发生冲突,以实物尺寸为准。

Installation requirements

流量计应安装在室内，如果安装在室外，上面应有遮盖物，以防雨水侵入和烈日暴晒而影响流量计的使用寿命，流量计接线时屏蔽线要做成U型，最后进入表壳时线路为从下往上，避免雨水沿线路进入到表壳内部；
流量计周围不得有强外磁场干扰、强电设备、高频设备，并且避免与这些设备共用电源；
不要和变频器、电焊机等污染电源的设备共用电源，必要时加装净化电源；
避开高温、寒冷、腐蚀性或极度潮湿的环境，如必须安装必须做好流量计的保护工作；
流量计应避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果；
仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图 DN为仪表公称通径单位: mm


VRd系列涡街外形尺寸

公称通径 DN	压力等级 (MPa)	长度L (mm)	法兰外径 (mm)	高度H (mm)	中心距K (mm)	螺栓孔数n	螺栓孔径d2 (mm)
DN15	1.6	180	95	395	65	4	14
DN20		180	105	400	75	4	14
DN25		180	115	405	85	4	14
DN32		200	140	420	100	4	18
DN40		200	150	430	110	4	18
DN50		200	165	440	125	4	18
DN65		200	185	460	145	8	18
DN80		200	200	475	160	8	18
DN100		250	220	495	180	8	18
DN125		250	250	520	210	8	18
DN150		250	285	550	240	8	22
DN200		350	340	605	295	12	22
DN250		450	405	665	355	12	26
DN300		500	460	715	410	16	26
DN350		500	520	775	470	16	26
DN400		600	580	835	525	16	30
DN500		600	715	940	650	20	34
DN600		600	840	1045	770	20	36

备注:以上尺寸如与实物尺寸发生冲突,以实物尺寸为准。
