广泛适用于城市燃气和工业气体流量计量与检测,是用户实现高准确度、高可靠计量的理想仪表
◆ 介质:天然气、煤制气、液化气、轻烃气体、无杂质气体等气体
◆ 精度:汽±1.5%、±1.0%
◆ 重复性:优于0.1%
◆ 测量范围:1~1600m3/h
◆ 介质温度:-20~60℃
◆ 口径:DN25~DN200
◆ 连接方式:法兰夹持式、法兰连接式,螺纹连接式,卡箍快装式,插入式
◆ 输出:脉冲输出、4~20mA电流输出、RS485通讯、Hart协议等
咨询电话:400-6278678
DTRLQ型气体罗茨流量计又称为“气体腰轮流量计”,基于容积式测量原理,用于精准计量流经封闭管道的气体流量。可适用于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体。主要应用于工业燃气的商业结算、输配管网燃气计量、燃气调压站计量、工业和民用锅炉等燃气计量,也可以用作标准流量计。
智能气体罗茨流量计,主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下,通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙,实现了连续的无接触密封。转子每转动一周,则输出四倍计量室有效容积的气体。
其计量过程和工作原理如图1所示(图中仅表示了四分之一周期)。

图1 智能气体罗茨流量计工作原理

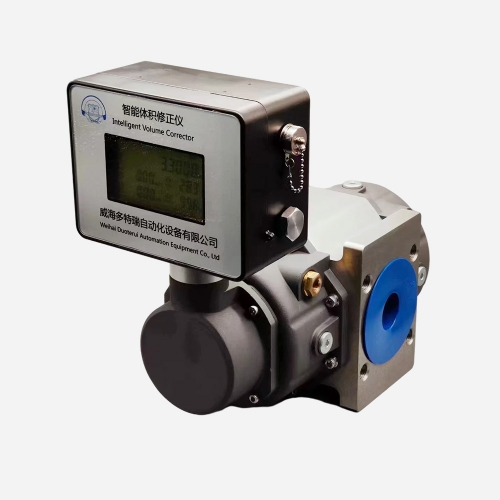

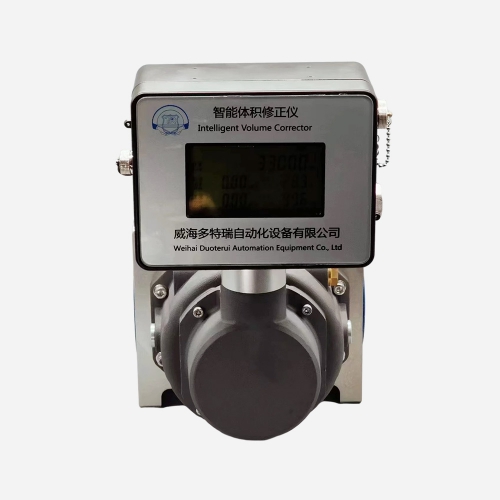

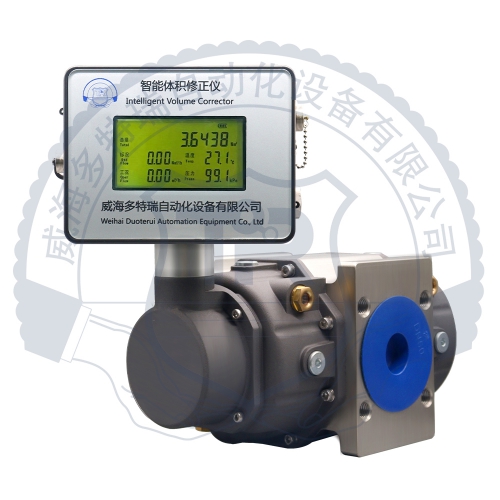

智能流量积算仪由温度和压力检测、流量传感器以及微处理器单元组成。智能流量积算仪中的微处理器按照气态方程进行温压补偿,并进行压缩因子修正,气态方程如下:

注:天然气Zn/Zg=Fz²,Fz称为超压缩因子,按标准SY/T6143-1996中的公式进行计算。

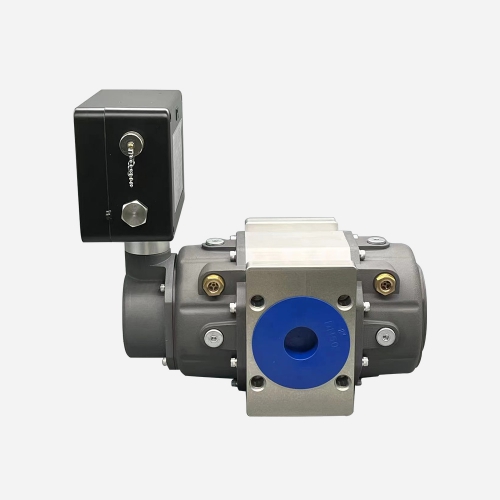

气体罗茨流量计-外观结构
| 安装型式 | 法兰连接式 |
|---|---|
| 公称通径(mm) | DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200 |
| 压力等级(MPa) | 1.6MPa |
| 使用条件 | 环境温度:-20℃~65℃,相对湿度:5%~90%,大气压力:86~106kPa |
| 介质温度 | -25-80℃ |
| 本体材质 | 铝合金 |
| 传感器材质 | 316L |
| 转换器形式 | 一体式 |
| 精确度 | ±0.5%R,±1.0%R,±1.5%R, |
| 量程比 | 1:30~1:216 |
| 供电电压 | 24VDC;电池供电型:3.6V锂电池 |
| 输出信号 | 脉冲输出;4~20mA电流;上下限报警;RS485(modbus- RTU协议)、Hart协议、GPRS等 |
| 传输距离 | 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤500Ω; RS485/HART≤1200m |
| 测量参数 | 温度、压力、瞬时流量和累计流量 |
| 实时记录 | 日记录、定时间间隔记录 |
| 防爆等级 | Ex ia II CT6 Ga |
| 防护等级 | IP65 |
| 电气接口 | 内螺纹M20*1.5,1/2NPT |
| 适用介质 | 燃气或者无腐蚀性气体 |
1.流量计实际可用的流量范围要通过计算来确定,首先必须明确以下工作参数:
2.介质名称,组份,状态;
3.工作状态的最大、常用、最小流量;
4.最高、常用、最低工作压力和工作温度;
5.流量计对气体流量的测量一般不受介质压力和温度的影响,可参考空气的工况流量进行仪表口径的选择,空气工况流量范围见下表:
| 规格型号 | 公称通径 DN(mm) | 流量范围 (m³/h) | 始动流量 (m³/h) | Qmax时压力损失Pa | 最大工作压力MPa | 公称压力MPa | 材 质 |
|---|---|---|---|---|---|---|---|
| G16 | 25 | 1-25 | 0.07 | 110 | 0.6 1.0 | 1.6MPa | 铝合金 |
| G25 | 40 | 1-40 | 0.06 | 140 | |||
| G40 | 50 | 2-65 | 0.07 | 120 | |||
| G65 | 2-100 | 0.06 | 170 | ||||
| G100 | 80 | 2.5-160 | 0.05 | 150 | 0.6 | ||
| G160 | 3-250 | 0.16 | 190 | ||||
| G250 | 100 | 3-400 | 0.15 | 300 | |||
| G400 | 4-650 | 0.11 | 500 | ||||
| G650 | 150 | 8-650 | 0.65 | 560 | |||
| G1000 | 15-1000 | 0.8 | 600 |
*备 注:其他口径流量范围另议
| 代 码 | 产品系列 |
|---|---|
| DTRLQ | 气体腰轮(罗茨)流量计 |
| 代码 | 公称通径 (单位:mm) |
| 15 | DN15 |
| 20 | DN20 |
| 25 | DN25 |
| 32 | DN32 |
| 40 | DN40 |
| 50 | DN50 |
| 65 | DN65 |
| 80 | DN80 |
| 100 | DN100 |
| 125 | DN125 |
| 150 | DN150 |
| 200 | DN200 |
| 代码 | 供电方式 |
| U | 24VDC |
| V | 3.6V锂电池供电 |
| 代码 | 精度等级 |
| A | 0.5级 |
| B | 1.0级 |
| 代码 | 使用环境 |
| P | 普通型 |
| Ex | 防爆型 |
| 代码 | 输出方式 |
| 0 | 无输出 |
| 1 | 脉冲输出-三线制 |
| 2 | 脉冲当量-配卡控使用 |
| 3 | 4-20mA输出-三线制 |
| 4 | 4-20mA输出-两线制 |
| 5 | RS485通讯,Modbus协议 |
| 6 | HART协议 |
| 7 | 4G |
| 8 | 预付费控制器 |
| 9 | 特殊定制 |
| 代码 | 补偿方式 |
| NO | 无补偿 |
| P | 温度补偿 |
| T | 压力补偿 |
| 代码 | 变送器型式 |
| 1 | 一体式 |
| 2 | 分体式 |

气体罗茨流量计-外形尺寸
| 规格型号 | 公称通径 (mm) | H (mm) | L (mm) | C (mm) | K (mm) | E (mm) | n-d | D (mm) |
|---|---|---|---|---|---|---|---|---|
| G16 | DN25 | 335 | 270 | 90 | 85 | 280 | 4-M12 | 128 |
| G25 | DN40 | 335 | 340 | 125 | 110 | 360 | 4-M16 | 128 |
| G40 | DN50 | 360 | 330 | 140 | 125 | 380 | 4-M16 | 175 |
| G65 | DN50 | 360 | 370 | 160 | 125 | 430 | 4-M16 | 175 |
| G100 | DN80 | 360 | 400 | 175 | 160 | 450 | 8-M16 | 175 |
| G160 | DN80 | 400 | 420 | 185 | 160 | 460 | 8-M16 | 245 |
| G250 | DN100 | 400 | 560 | 235 | 180 | 560 | 8-M16 | 245 |
| G400 | DN100 | 400 | 650 | 280 | 180 | 640 | 8-M16 | 245 |
| G650 | DN150 | 505 | 640 | 295 | 240 | 685 | 8-M20 | 420 |
| G1000 | DN150 | 505 | 755 | 353 | 240 | 805 | 8-M20 | 420 |
1、保证满管
在任何时候,管道必须完全充满介质。否则流量显示会受到影响,导致测量误差。
2、流量计安装示意图
气体罗茨流量计的安装有两种方法,即水平安装和垂直安装,根据罗茨流量计的特点、推荐垂直安装流量计且气体流向为上进下出(图2),这样安装使得转子对脏物具有自清洁能力。在特殊情况下可采取水平安装(图3),即左进右出,水平安装时,流量计进出口端轴线不得低于管道轴线,以免介质中的脏污杂质滞留于流量计的计量室内,影响正常转速。
3、安装时,在流量计上游必须配置过滤器或者过滤网(120~200目),以改善介质的纯净度。
4、安装流量计时应设置前后阀门和旁通管路,以保证维修保养时,不必停气。
5、流量计安装管路各部分配管和管件尺寸必须适当,不得使流量计本体承受不正常的外力。

图2 垂直安装示意图(推荐)

图3 水平安装示意图(推荐)

1、安装前,管道须吹扫干净,以防残渣铁屑影响流量计的正常运转;
2、流量计安装时法兰和管道法兰中间要加密封垫圈;
3、流量计前应加装过滤器,气质较脏的场合应加装油过滤器,严禁过滤器和流量计直接相连;
4、流量计在安装时前后均应加截止阀;
5、法兰盘连接处管道内径处不应该有突起相连接;
6、流量计安装时,严禁对其进出口法兰处直接进行电焊,以免烧坏流量计内部零件;
7、流量计应安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所;
8、流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;
9、流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;
10、在管道施工时,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;
11、应确保管道与流量计入口和出口的连接同轴,并防止垫圈和焊缝突入管道内,否则会扰乱流动剖面。
